直流电能表

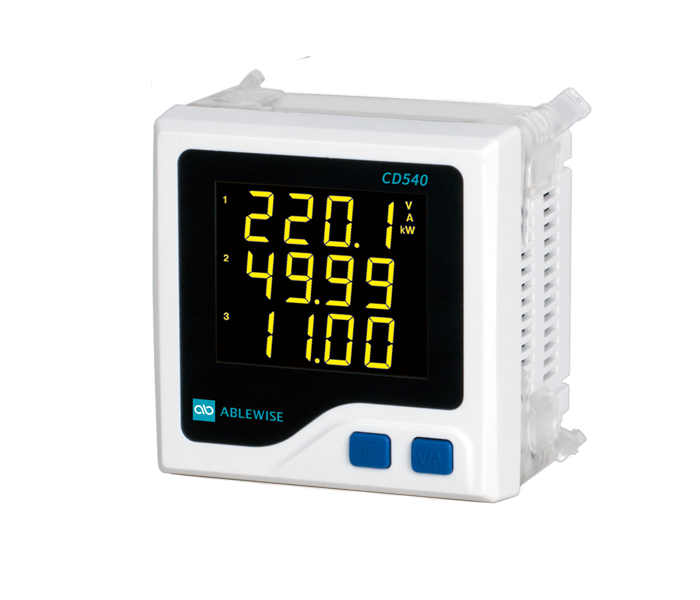

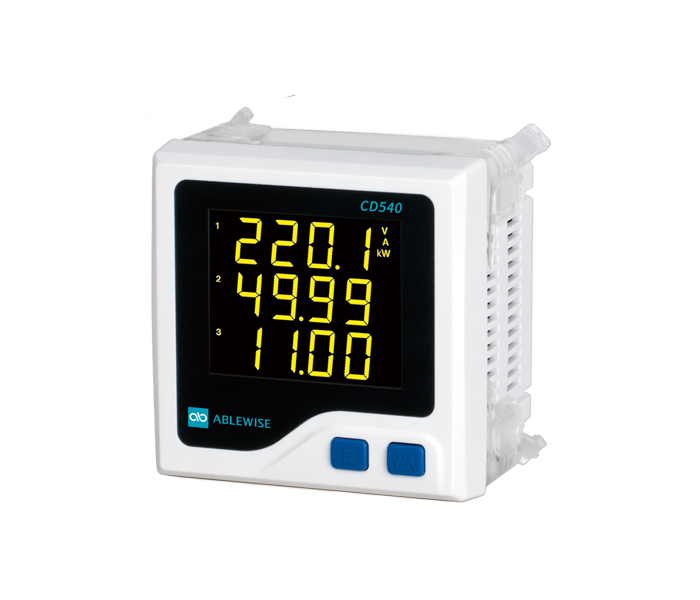

CD540

直流电力仪表

CD540 系列电力仪表可应用于直流系统的连续监视与控制。可测量直流电压、电流、功率、电能等参量，支持双向电流测量，支持开关状态量监视，同时可以进行远程控制。支持电压、电流越限报警，并且可以输出报警信号。支持测量的直流电压、直流电流通过模拟量输出接口对数据进行传输。所有测量数据和状态量都可以通过 RS485 通讯口用 Modbus®-RTU 协议读出。

产品特点

监视和控制电力开关

支持报警和模拟量输出

外形尺寸 72 × 72mm，可用于抽屉柜

三行高清 LCD 显示，显示形象美观

可通讯接入 SCADA、PLC 系统

方便安装，接线简单，工程量小

功能列表

功能			CD540
实时测量值	电压	V	●
	电流	I	●
	功率	P	●
	电能	E	●
	安时	Ah	●
数据记录	趋势记录+最值		●
I/O选项	2Dl+2RO	支持DI计数	⊙
I/O选项	2DI+±15Vdc	支持DI计数	⊙
通信	RS485接口，Modbus-RTU协议		●
显示方式	液晶(LCD)显示		●
外形尺寸	72×72×64.5mm(开口尺寸：68×68mm)
●固有功能；◎选配功能；空白无此功能

应用领域

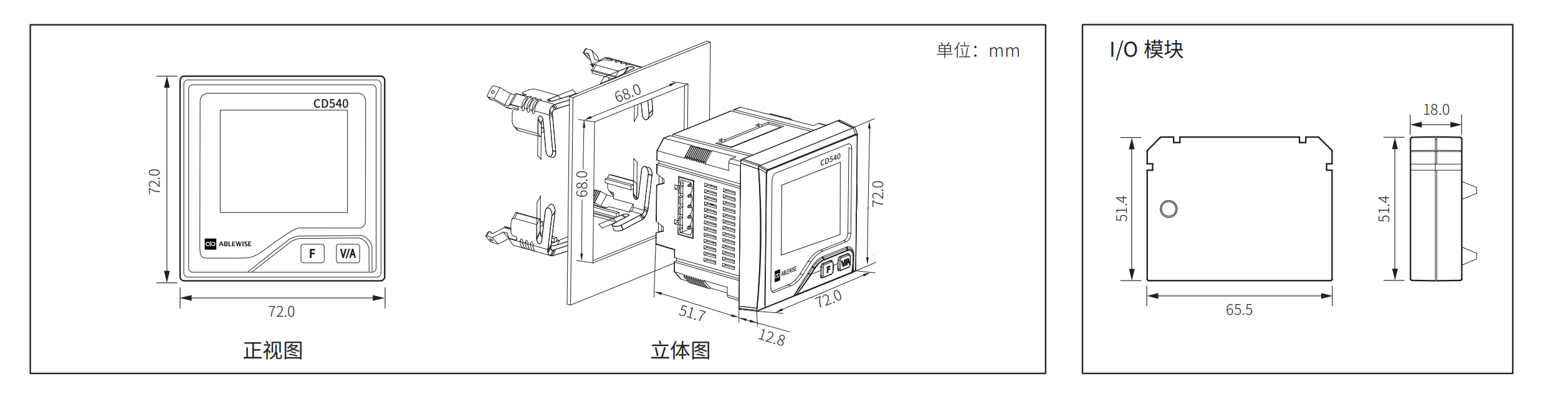

外形及开口尺寸

接线端子图

典型接线图
